如何確保非標零件加工的質量呢
發布時間：2025-05-12 閱讀：228次

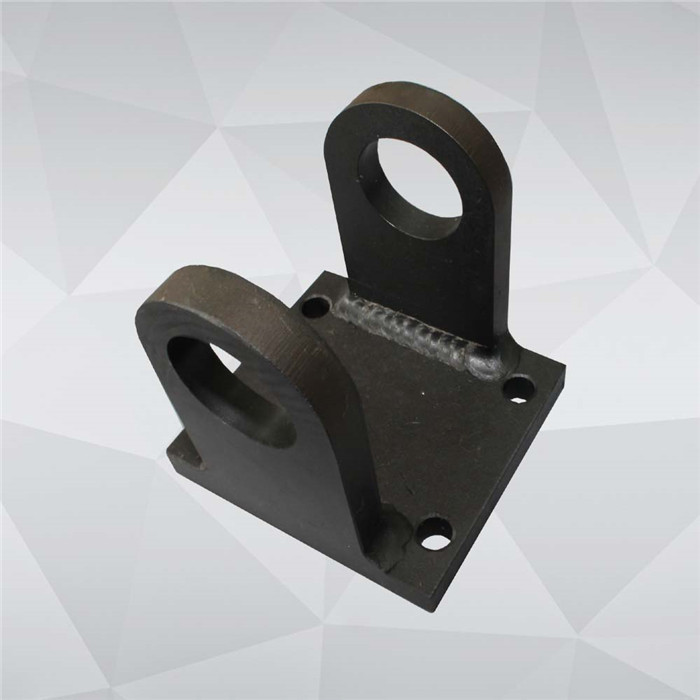

確保非標零件加工質量需構建全要素、全過程、全層級的管控體系，涵蓋設計輸入、工藝實現、檢測驗證、持續改進四大維度。以下從專業角度系統闡述核心措施，結合典型案例與數據量化分析：
一、設計輸入管理：從源頭把控質量
1. 需求凍結與評審
技術協議標準化
明確三維模型（STEP/IGES格式）、二維圖紙（標注公差等級如ISO 2768-mK/fK）、材料規范（ASTM/GB牌號）、表面處理要求（Ra值/鍍層厚度）、驗收標準（Cpk≥1.33）等12項核心要素。
案例：某航空零件因客戶未明確螺紋公差帶（6H/6g），導致加工后無法裝配，返工損失超50萬元。
多學科聯合評審
組織設計、工藝、質量、生產四方評審，使用FMEA（失效模式分析）識別潛在風險點，例如：
薄壁件（壁厚≤2mm）需評估裝夾變形風險
深腔結構（深徑比＞5）需驗證排屑與冷卻方案
2. 可制造性設計（DFM）
工藝約束反向輸入
根據加工設備能力設定設計邊界：
車削：最小內孔直徑≥φ3mm（刀具剛度限制）
銑削：最小圓角半徑≥R0.5mm（球頭銑刀直徑限制）
線切割：****錐度≤±3°（導輪偏擺角限制）
典型案例：某醫療器械零件原設計含φ2mm×20mm深盲孔，因無法排屑導致斷刀，優化為階梯孔后加工效率提升300%。
二、工藝實現控制：執行標準化與柔性化結合
1. 工藝路線規劃
工序分解與驗證
使用CAPP系統生成工藝路線，關鍵工序需通過加工仿真驗證：
切削力模擬：利用Deform軟件預測切削力，避免工件振動
熱變形分析：通過ANSYS計算加工熱應力，預留補償量
參數庫建設
建立材料-刀具-參數匹配數據庫，例如：
材料 刀具類型 切削速度(m/min) 進給(mm/r) 切深(mm)
7075鋁合金 PCD涂層銑刀 800-1200 0.15-0.3 0.5-1.5
42CrMo合金鋼 陶瓷立銑刀 150-200 0.05-0.1 0.2-0.5
2. 精密加工技術
多軸聯動加工
復雜曲面采用五軸聯動加工中心，通過RTCP（刀具中心點控制）技術實現：
空間角度誤差≤0.005°
表面殘留高度≤0.005mm
微細加工技術
精密零件（尺寸≤10mm）使用微銑削/微電火花：
微銑削：主軸轉速≥30000r/min，刀具直徑φ0.1-φ0.5mm
微電火花：加工精度±1μm，表面粗糙度Ra≤0.1μm
3. 裝夾與定位
專用夾具設計
異形零件采用液壓夾具+真空吸附組合方案，實現：
夾緊力均勻性≤5%（通過壓力傳感器監測）
重復定位精度≤0.008mm（使用激光干涉儀校驗）
基準統一策略
執行“一面兩銷”基準體系，確保：
首次裝夾定位誤差≤0.01mm
多次裝夾累積誤差≤0.02mm
三、非標零件加工檢測驗證體系：構建數據驅動的質量閉環
1. 在線檢測與補償
機床測頭系統
集成Renishaw OMP40-2測頭，實現：
工件自動找正（時間≤2min）
尺寸實時補償（補償精度≤0.003mm）
過程能力監控
使用SPC（統計過程控制）分析關鍵尺寸（如孔徑、位置度），要求：
Cpk≥1.67（六西格瑪水平）
連續5點不超出控制界限
2. 終檢與全尺寸報告
三坐標精密檢測
采用海克斯康Global S 7.10.7三坐標，實現：
測量不確定度U≤1.5+L/300μm（L為測量長度，單位mm）
形位公差檢測效率提升40%（通過PC-DMIS編程優化）
全尺寸報告模板化
生成包含尺寸、形位公差、表面粗糙度、硬度等20項參數的檢測報告，客戶可掃碼溯源。
3. 破壞性與非破壞檢測
無損檢測（NDT）
關鍵零件執行熒光滲透檢測（PT）或超聲相控陣檢測（PAUT），確保：
裂紋檢出率≥99.9%
缺陷定位精度≤0.5mm
金相與力學檢測
抽樣進行金相組織分析（晶粒度≥7級）和力學性能測試（抗拉強度波動≤5%）。
四、持續改進機制：質量問題的根本性解決
1. 質量問題歸零管理
雙五歸零法
技術歸零：定位準確、機理清楚、問題復現、措施有效、舉一反三
管理歸零：過程清楚、責任明確、措施落實、嚴肅處理、完善規章
案例：某發動機葉片裂紋問題，通過金相分析+有限元模擬鎖定熱處理工藝缺陷，優化后疲勞壽命提升2倍。
2. 質量數據驅動改進
QMS系統應用
通過MES系統采集設備狀態、加工參數、檢測數據，建立質量大數據模型：
刀具壽命預測準確率≥85%
質量異常預警提前量≥2小時
PDCA循環迭代
每月召開質量改進會議，針對TOP3問題制定對策，例如：
表面劃傷問題：優化上下料機械手軌跡，劃傷率從1.2%降至0.1%
尺寸超差問題：升級測頭補償算法，CPK從1.1提升至1.6
五、典型行業質量管控案例
案例1：半導體設備真空腔體加工
質量挑戰：
尺寸φ1200×800mm，平面度要求0.03mm，焊接變形需≤0.05mm
解決方案：
粗加工后進行200℃×4h去應力退火
精加工采用恒溫恒濕車間（溫度20±1℃，濕度40±5%）
焊接后使用激光跟蹤儀檢測形變，通過液壓整形修正
效果：
平面度達標率100%，焊接變形補償效率提升60%
案例2：醫療CT機旋轉支架加工
質量挑戰：
零件重80kg，壁厚3-15mm，同軸度要求φ0.02mm
解決方案：
設計自定心液壓夾具，夾緊力自動補償
采用在線對刀儀+主軸熱誤差補償技術
終檢使用激光雷達掃描，生成點云數據比對
效果：
同軸度一次合格率99%，檢測效率提升3倍
總結：非標零件質量管控核心方法論
技術凍結三原則：
需求100%明確化
設計100%可制造化
風險100%可控化
工藝實現四化策略：
參數標準化
裝夾柔性化
檢測在線化
補償智能化
質量改進雙循環機制：
短周期：基于SPC的快速響應
長周期：基于QMS的持續優化
通過上述體系，可實現：
一次交檢合格率≥98%
質量成本占比≤5%
客戶投訴率≤0.5%
質量改進周期縮短40%
最終形成“設計-工藝-檢測-改進”的質量飛輪效應，確保非標零件加工質量的長期穩定與持續提升。
